Pour les haubans, comme
pour l'avant:
pour l'avant:
Mais le résultat est là:
La découpe de l'aile se fera soit au cutter dans le sens des fibres, soit
à l'aide d'une scie à dents fines en perpendiculaire.
C'est maintenant qu'il va vous falloir poncer ce bout de bois pour lui
donner une allure d'aile avec son profil. Vous pouvez utiliser
n'importe quel outil abrasif à condition de faire attention à ne pas
trop rentrer dans le bois, le balsa étant un bois extrêmement tendre.
à l'aide d'une scie à dents fines en perpendiculaire.
C'est maintenant qu'il va vous falloir poncer ce bout de bois pour lui
donner une allure d'aile avec son profil. Vous pouvez utiliser
n'importe quel outil abrasif à condition de faire attention à ne pas
trop rentrer dans le bois, le balsa étant un bois extrêmement tendre.

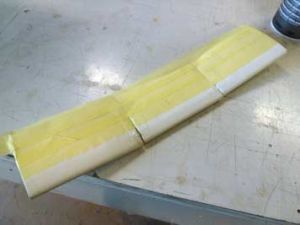

Il est maintenant préférable de peindre les BA et poser les liserets avant le montage final sur la maquette:
Il faut maintenant couper les tronçons:
On prendra soin de biaiser légèrement les saumons du tronçon central
afin de "caler" l'angle de dièdre pour la position "ailes ouvertes".
On prendra soin de biaiser légèrement les saumons du tronçon central
afin de "caler" l'angle de dièdre pour la position "ailes ouvertes".

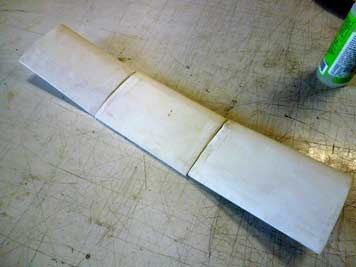

Assemblés, les tronçons
doivent ressembler à ça:
doivent ressembler à ça:
Je n'ai pas trouvé la solution pour réaliser les charnières compatibles
avec le pliage décalé des deux plans. J'opte donc pour une solution
plus simple: deux petit gougeons en fil de fer alignés dans deux trous.
Il seront mis en place à la cyanolite une fois l'entoilage réalisé
(comme pour la dérive)
avec le pliage décalé des deux plans. J'opte donc pour une solution
plus simple: deux petit gougeons en fil de fer alignés dans deux trous.
Il seront mis en place à la cyanolite une fois l'entoilage réalisé
(comme pour la dérive)
Le pliage donnera quelque
chose comme ça:
chose comme ça:
Ça tient tout seul mais il faut maintenant haubaner. Nous allons utiliser la CAP de
1.2mm et tailler dedans les haubans en tenant compte des longueurs et des angles des
différentes portions. Plusieurs essais vous seront peut-être nécessaires. Des petits trous
de 1.2mm seront percés directement dans les tubes de la cellule pour arrimer les
haubans. L'ensemble sera "soudé" à la cyanolite.
1.2mm et tailler dedans les haubans en tenant compte des longueurs et des angles des
différentes portions. Plusieurs essais vous seront peut-être nécessaires. Des petits trous
de 1.2mm seront percés directement dans les tubes de la cellule pour arrimer les
haubans. L'ensemble sera "soudé" à la cyanolite.
Présentons maintenant cet attelage sur le fuselage. Il faudra percer un petit à l'emplacement de la jonction centrale de l'aile intérieure et
enficher l'aile sur le sommet du fuselage:
enficher l'aile sur le sommet du fuselage:
Bon vols à tous
Philippe
Philippe
L'opération va se répéter 6 fois. Une fois en place, les
6 haubans vont fortement rigidifier la cellule. L'aile
sera fixe, elle ne pivotera évidemment pas comme la
vraie.
6 haubans vont fortement rigidifier la cellule. L'aile
sera fixe, elle ne pivotera évidemment pas comme la
vraie.
Avant de coller ce point, vérifiez à blanc la bonne position de
l'ensemble.
l'ensemble.
Un nivellement sera peut être nécessaire comme sur cet
exemple:
exemple:
Les charnières seront d'abord fixées sur l'extrados…
puis, après avoir refermé le plan, collées sur le champ de profil.
Une petite mise en jeu sera nécessaire.
puis, après avoir refermé le plan, collées sur le champ de profil.
Une petite mise en jeu sera nécessaire.
Pour les courageux, une petite déco intérieure s'impose. Du dépron et autre fil
de fer de récupération fera l'affaire. Voici les photos du mien à titre d'exemple:
de fer de récupération fera l'affaire. Voici les photos du mien à titre d'exemple:
Pour ce qui me concerne, ayant destiné cette maquette à l'association HUMAN'AIR de Jean Philippe NAEF, j'ai
voulu immortaliser cette maquette au travers de ces quelques photos que je voulais partager avec vous.
voulu immortaliser cette maquette au travers de ces quelques photos que je voulais partager avec vous.
Voilà, si tout va bien, votre micro Balerit est terminé.
Vous pouvez contacter Philippe par téléphone ou SMS au
06 72 10 98 51
06 72 10 98 51
On tient le bon bout.
Reste à poser les 4 derniers haubans et scotcher les charnières d'ailes.
Reste à poser les 4 derniers haubans et scotcher les charnières d'ailes.
Une fois aligné, si la décoration de votre aile est terminée, alors
vous pouvez coller le plan central à la cyanolite.
Vous remarquerez que j'ai été obligé de reculer un petit peu la
dérive à l'aide d'une petite cale en bois. En effet, les arrondis
d'échelle prennent de la place rapidement lorsqu'on les ajoute…
vous pouvez coller le plan central à la cyanolite.
Vous remarquerez que j'ai été obligé de reculer un petit peu la
dérive à l'aide d'une petite cale en bois. En effet, les arrondis
d'échelle prennent de la place rapidement lorsqu'on les ajoute…
Pour l'aile arrière, le principe de découpage et d'entoilage reste le même. En revanche, des charnières en scotch souple de type "blenderm"
disponible en pharmacie vont nous permettre de plier les plans arrière conformément au grandeur.
Mais il va également nous falloir percer le BA du plan central afin de le fixer sur la fusée porte hélice. Ce sera le 3eme point de fixation de
l'arrière de la cellule.
disponible en pharmacie vont nous permettre de plier les plans arrière conformément au grandeur.
Mais il va également nous falloir percer le BA du plan central afin de le fixer sur la fusée porte hélice. Ce sera le 3eme point de fixation de
l'arrière de la cellule.
Le résultat final doit donner quelque chose comme cela:
Les puristes auront remarqué que le profil que j'ai produit ne ressemble
pas beaucoup au profil autoporteur du Balerit original
Les puristes auront remarqué que le profil que j'ai produit ne ressemble
pas beaucoup au profil autoporteur du Balerit original
Il est préférable de commencer par le
bord d'attaque.
bord d'attaque.
ETAPE N°2 CONSTRUCTION DES AILES "SUITE ET FIN"
Nous voici arrivé au stade agréable de la construction où le volume de notre "jouet" va commencer à s'exprimer.
Munissez-vous de la planche de balsa de 100/10 (1cm) et reportez dessus les côtes principales du plan avant.
Nous voici arrivé au stade agréable de la construction où le volume de notre "jouet" va commencer à s'exprimer.
Munissez-vous de la planche de balsa de 100/10 (1cm) et reportez dessus les côtes principales du plan avant.
Tutoriel pour un micro Balerit
(Echelle 1/21.5)
(Echelle 1/21.5)
p3 (fin)
